荷物が届きました

頼んでいた荷物が届きました

　早速、プチプチを開けましょう。

GPi CASE 2

　実は注文していました。以下も同時に購入しました。

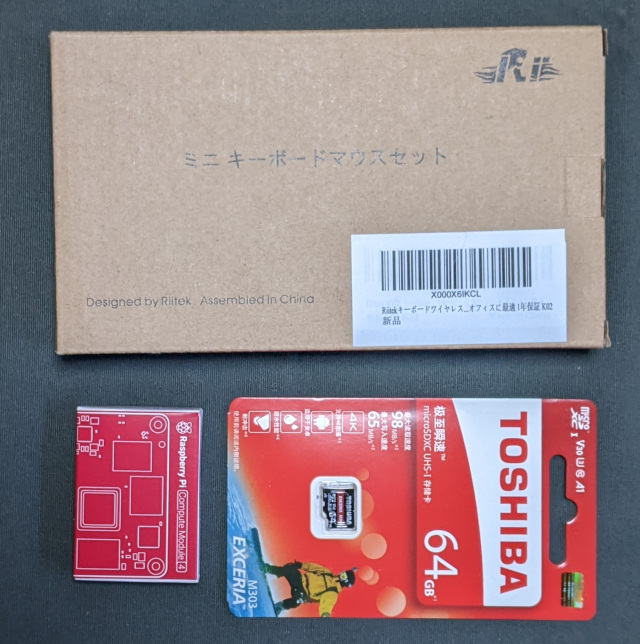

Bluetooth キーボードと CM4, 64GB の MicroSD

　PC98 のエミュレータを動かす時、キーボードやマウスがないと操作できないゲームがあるので、小型の Bluetooth キーボードも購入しました。それと、これがないと GPiCASE2 が使えないので、CM4 Lite(4GB) with WiFi と 64GB の MicroSD です。

　早速、セットアップを始めようと思いましたが、ここで、CM4 が 技適を受けているか気になり調べてみました。

　よくわからなかったので、総務省のページで確認しました。技術基準適合証明等を受けた機器の検索 を開き、型式又は名称に Raspberry Pi と入れて、送信ボタンをクリックします。

　げっ、CM4 が無い！ これじゃ SSH で設定もできないし、せっかく買った Bluetooth キーボードも使えません。

　早まってしまいました。もっと調べてから買うべきでした。うーーん。どうしよう。ゲームするだけなら電波出す必要はないはず。電波を出さずに使うなら問題ありません。ただ、セットアップやアップデートにネットワークは必要です。せめて動作確認位はしたいです。

　ということでやっていきます。

MicroSD カードに RetroPie のイメージを書き込む

　RetroPie のイメージは、RetroPie のサイト からダウンロードします。「Raspberry Pi 4/400」用のイメージを使います。今回は、retropie-buster-4.7.1-rpi4_400.img.gz をダウンロードしました。

　Linux 上から書き込みました。

$ zcat retropie-buster-4.7.1-rpi4_400.img.gz ｜dd of=/dev/sda bs=4M status=progress

　/dev/sda は、書き込む MicroSD のデバイスファイルです。書き込みが終了したら、一旦取り出し、再度挿入してマウントします。

ssh で接続できるようにする

　マウントした boot パーティションに空のファイルを作成します。

$ cd /media/pi/boot
$ touch ssh

　起動時から、ssh で接続できるようになります。

GPi CASE 2 用の設定

　RetroPie のパーティションに移動して、設定をダウンロードします。

$ cd /media/pi/retropie/home/pi
$ git clone "https://github.com/RetroFlag/GPiCase2-Script"
Cloning into 'GPiCase2-Script'...
remote: Enumerating objects: 72, done.
remote: Counting objects: 100% (34/34), done.
remote: Compressing objects: 100% (24/24), done.
remote: Total 72 (delta 23), reused 9 (delta 9), pack-reused 38
Receiving objects: 100% (72/72), 48.44 KiB | 718.00 KiB/s, done.
Resolving deltas: 100% (37/37), done.
$ cd GPiCase2-Script/
$ mkdir GPi_Case2_patch
$ cd GPi_Case2_patch
$ unzip ../GPi_Case2_patch.zip
Archive:  ../GPi_Case2_patch.zip
   creating: GPi_Case2_patch_recalbox8.0/
  inflating: GPi_Case2_patch_recalbox8.0/install_patch.bat
   creating: GPi_Case2_patch_recalbox8.0/original_files/
   creating: GPi_Case2_patch_recalbox8.0/original_files/overlays/
   creating: GPi_Case2_patch_recalbox8.0/patch_files/
  inflating: GPi_Case2_patch_recalbox8.0/patch_files/config.txt
  inflating: GPi_Case2_patch_recalbox8.0/patch_files/config_hdmi.txt
  inflating: GPi_Case2_patch_recalbox8.0/patch_files/config_lcd.txt
   creating: GPi_Case2_patch_recalbox8.0/patch_files/overlays/
  inflating: GPi_Case2_patch_recalbox8.0/uninstall_patch.bat
   creating: GPi_Case2_patch_retropie/
  inflating: GPi_Case2_patch_retropie/install_patch.bat
   creating: GPi_Case2_patch_retropie/original_files/
   creating: GPi_Case2_patch_retropie/original_files/overlays/
   creating: GPi_Case2_patch_retropie/patch_files/
  inflating: GPi_Case2_patch_retropie/patch_files/config.txt
  inflating: GPi_Case2_patch_retropie/patch_files/config_hdmi.txt
  inflating: GPi_Case2_patch_retropie/patch_files/config_lcd.txt
   creating: GPi_Case2_patch_retropie/patch_files/overlays/
  inflating: GPi_Case2_patch_retropie/patch_files/overlays/dpi24.dtbo
  inflating: GPi_Case2_patch_retropie/patch_files/overlays/pwm-audio-pi-zero.dtbo
  inflating: GPi_Case2_patch_retropie/uninstall_patch.bat
  inflating: readme.txt
   creating: GPi_Case2_patch_batocera31/
  inflating: GPi_Case2_patch_batocera31/install_patch.bat
   creating: GPi_Case2_patch_batocera31/original_files/
   creating: GPi_Case2_patch_batocera31/patch_files/
  inflating: GPi_Case2_patch_batocera31/patch_files/config.txt
  inflating: GPi_Case2_patch_batocera31/patch_files/config_hdmi.txt
  inflating: GPi_Case2_patch_batocera31/patch_files/config_lcd.txt
  inflating: GPi_Case2_patch_batocera31/uninstall_patch.bat
   creating: GPi_Case2_patch_recalbox7.1.1/
  inflating: GPi_Case2_patch_recalbox7.1.1/install_patch.bat
   creating: GPi_Case2_patch_recalbox7.1.1/original_files/
   creating: GPi_Case2_patch_recalbox7.1.1/original_files/overlays/
   creating: GPi_Case2_patch_recalbox7.1.1/patch_files/
  inflating: GPi_Case2_patch_recalbox7.1.1/patch_files/config.txt
  inflating: GPi_Case2_patch_recalbox7.1.1/patch_files/config_hdmi.txt
  inflating: GPi_Case2_patch_recalbox7.1.1/patch_files/config_lcd.txt
   creating: GPi_Case2_patch_recalbox7.1.1/patch_files/overlays/
  inflating: GPi_Case2_patch_recalbox7.1.1/uninstall_patch.bat
$ cd GPi_Case2_patch_retropie/
$ cp /media/pi/boot/config.txt original_files/.
$ sudo cp patch_files/config.txt /media/pi/boot/.
$ sudo cp patch_files/config_lcd.txt /media/pi/boot/.
$ sudo cp patch_files/config_hdmi.txt /media/pi/boot/.

電波を出さないように設定

　Wifi と Bluetooth を無効にします。boot パーティションの config.txt を編集して次の行を追加します。

dtoverlay=disable-wifi
dtoverlay=disable-bt

　これで電波を出さないようにできます。

GPi CASE2 に MicsoSD と CM4 をセットする

　まず、裏のカバーを外します。

裏のカバーを開ける

　開けた左側に MicroSD のスロットがあります。

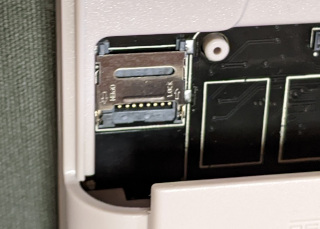

MicroSD スロット

　スロットの金具を下にずらしてロックを解除すると金具を開くことができます。

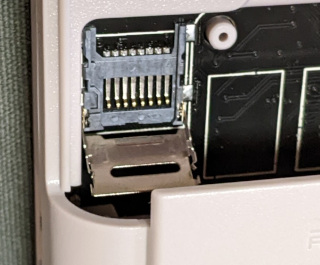

金具を開く

　MicroSD をセットします。

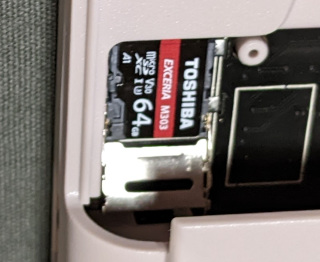

MicroSD をセット

　金具を倒し、上にずらしてロックします。

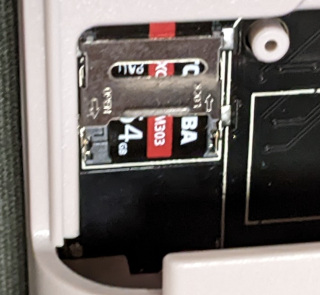

セット完了

CM4 をセットする

　CM4 の向きに注意してセットして、上下を押してスロットをはめます。ネジなどは入っていなかったので、ネジ止めしません。ちょっと不安ですが、スロットは結構硬いので、落としたりしない限り、外れることはなさそうです。

CM4 セット完了

　裏蓋を閉めれば完了です。

電源を入れる

　電源を入れますが、その前に十分充電しておきます。

　しばらくするとパッドの設定が出てきます。

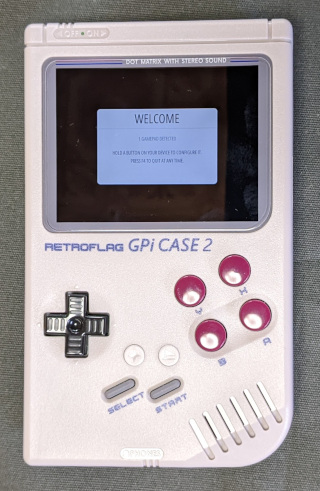

パッドの設定

　とりあえず、起動しました。

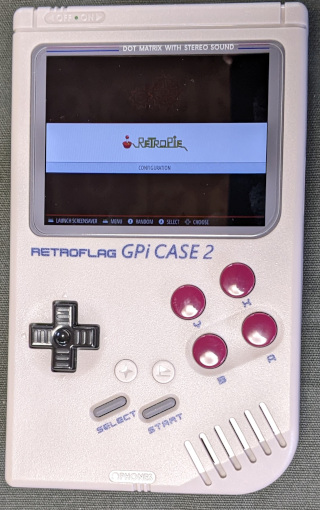

RetroPie 起動

　GPi CASE 用の液晶保護フィルムを付けましたが、まあ、ぎりぎり大丈夫でしょう。

　続きは別記事にします。
